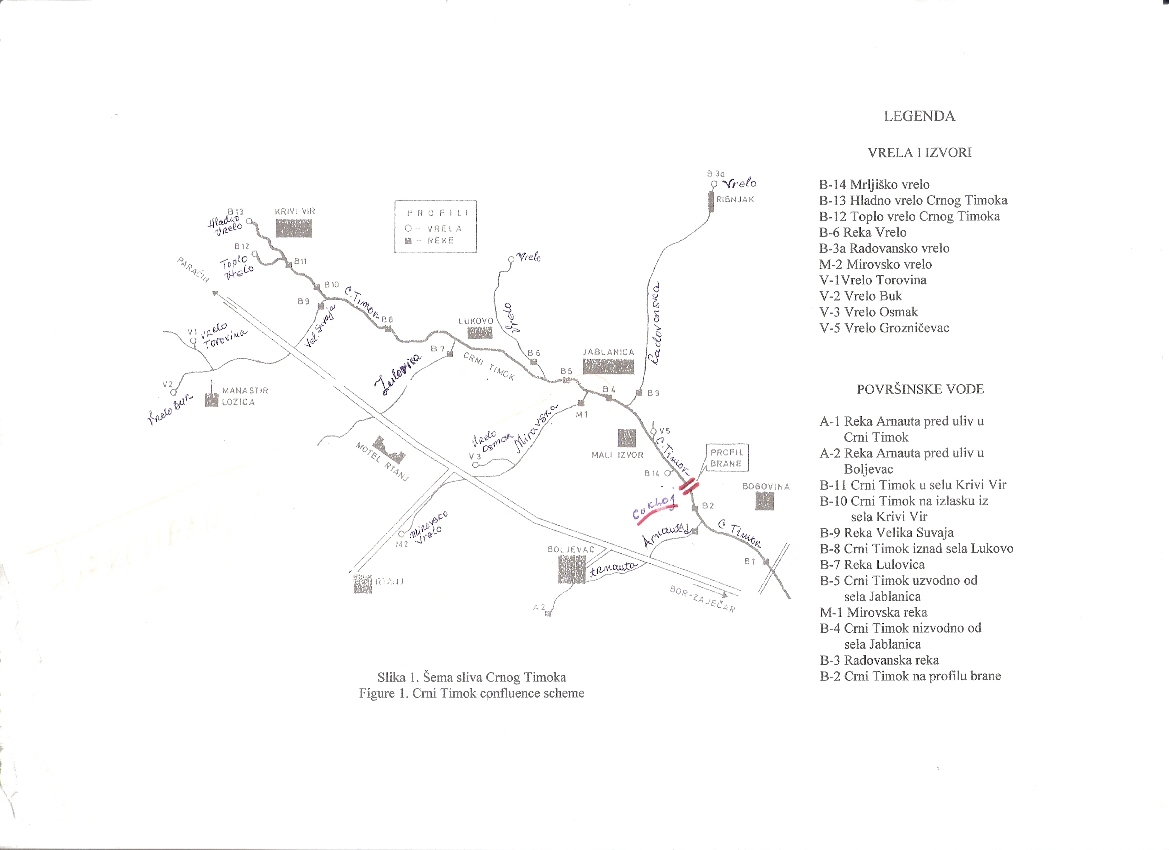

ОБЈЕКТИ РВС БОГОВИНА
 |
 |
|---|

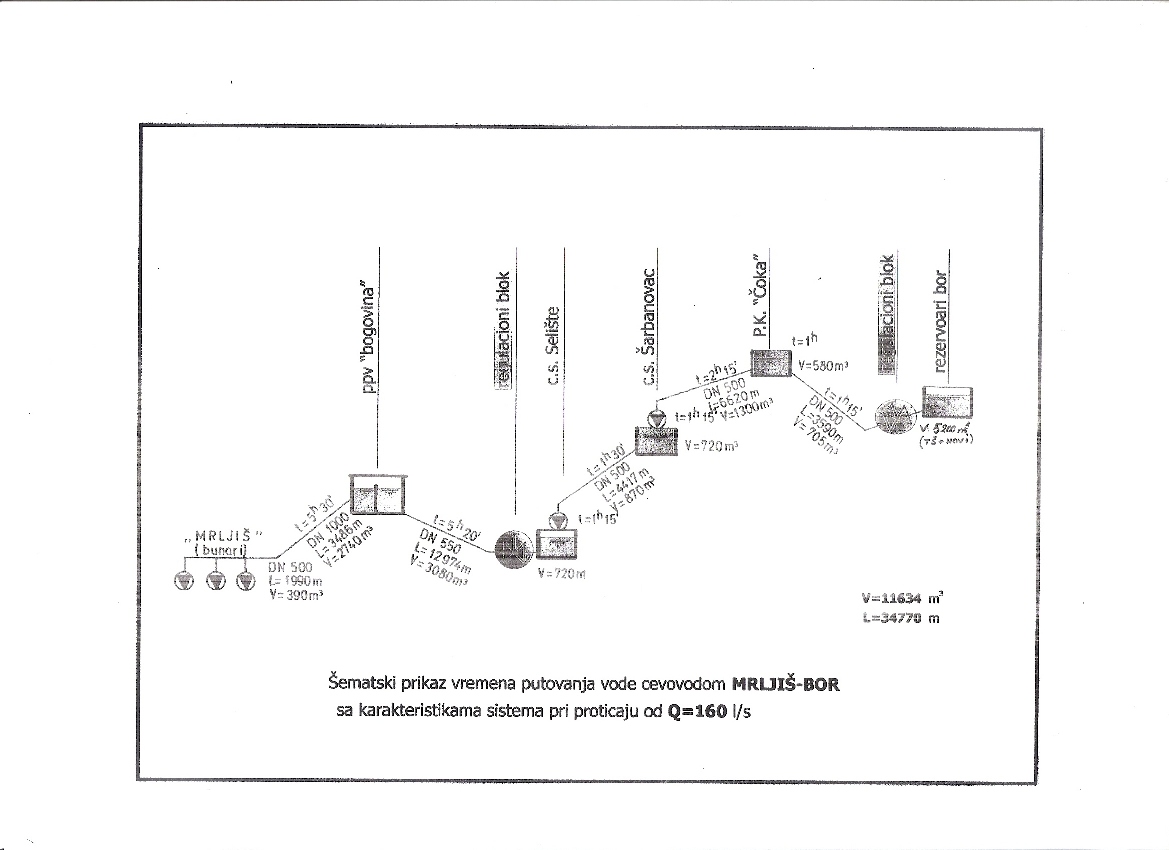

ФАБРИКА ВОДЕ
У првој фази снабдевања Бора пијаћом водом, у кругу фабрике воде имамо четри објекта:
1. РЕГУЛАЦИОНИ БЛОК
У првој фази овај објекат нема изражену функцију. Он је за сад опремљен са два пара лептирастих затварача DN500 који су намењени као монтажно-демонтажни елементи система за клипно-прстенасте вентиле на електромагнетни погон, који ће се у каснијој фази уградити између њих.
2. ОБЈЕКАТ МЕРАЧА ПРОТОКА
У овом објекту смештен је мерач протока DN300 са припадајућом опремом, хлорне боце са припадајућом опремом и хлоринатор.
У просторији је смештен и гасни хлоринатор преко кога се врши дозирање хлора у сирову воду. Количина хлора која се дозира зависи од протока и квалитета воде. У зависности од садржаја резидуалног хлора у резервоару „Топовске шупе“ врши се дозирање гасног хлора.
3. РАСПОДЕЛНА КОМОРА
Објекат је саграђен по пројекту крајње фазе, где се подразумева снабдевање осталих општина водом и отуда назив расподелна комора. Намена је расподела воде унутар будуће фабрике воде. Објекат чине три целине „улазни део“ са умиривачем воде, дистрибутивног дела са две коморе у који вода прелива преко оштроивичног прелива и преливног дела. У првој фази ради се само са једном комором, друга комора је блиндирана и чека градњу фабрике воде. Удувавање хлора врши се кроз дистрибутивну цев. Како се ради о објекту са врло малом корисном запремином 127,6м3,регулација нивоа је доста отежана и захтева перманентно усаглашавање (регулацију клипнопрстенастим вентилом)протока са изворишта и протока ка Селишту (мерно регулационим блоком).
4. ОБЈЕКАТ ЛАБОРАТОРИЈЕ ВОДЕ
Привремени објекат у који се предвиђа смештај лабораторијске опреме за одређивање квалитета сирове воде. У објекат ће бити смештен контролно-командни центар одакле ће се пратити рад система и вршити регулација. Такође служи за смештај особља које ради на хлорисању воде и у контролно - командном центру.
ПУМПНА СТАНИЦА „СЕЛИШТЕ'' СА МЕРНО-РЕГУЛАЦИОНИМ БЛОКОМ И ПУМПНА СТАНИЦА „ШАРБАНОВАЦ“
Објекти се састоје од подземног, укопаног дела, надземне машинске хале и високонапонског постројења, у подземном делу се налази црпилишни базен запремине 800 м3 и простор који је планиран за дизел агрегат.
У машинској хали смештене су по три центрифугалне бунарске пумпе типа BPV 250-3 (BPV 250-4R-ПС „Шарбановац“) са електро-мотором снаге 350 kW/400 kW. Предвиђени су отвори у подној плочи за уградњу још две пумпе у каснијој фази изградње акумулације. Кпацитет по уграђеној пумпи је у опсего од 80-160 л/с. У експлоатацији предвиђа се рад са једном или две пумпе док трећа пумпа представља резерву.
Пумпе су преко одговарајуће арматуре (повратне клапне регулационог вентила на електромоторни погон) повезане на потисни колектор. Пумпе су опремљене системом за подмазивање и хлађење посебном инсталацијом преко одговарајуће арматуре.
Регулација протока врши се отварањем или притварањем потисног вентила уз праћење притиска на пумпи. Када пумпа не ради потисни затварач мора бити затворен да би се спречила циркулација воде кроз пумпу назад.
На потисном цевоводу прикључена је преко одговарајуће арматуре против-ударна мембранска посуда запремине 7м3. Основна улога ове посуде је заштита цевовода од утицаја максималног хилрауличког удара (повећања притиска за око 6-7 бара) у цевоводу. Вентил преко кога је прикључена посуда мора увек бити отворен. До промене притиска у цевоводу долази приликом искључивања пумпи из рада (у зависности од времена затварања потисног затварача на пумпама) и услед недостатка електричне енергије. Максимални проток који је допуштен износи 240 л/с, односно против-ударна посуда је димензионисана за овај проток и не сме да се прекорачи.
Задаци мерно-регулационог блока:
1. да омогући регулацију протока према захтевима система
2. да код отварања-затварања не изазива осцилације притиска великог интензитета, односно, хидраулички удар (ово се оставрује прописивањем времена отварања-затварања)
3. да у потпуно отвореном положају не изазива превелике отворе који би смањили пропусну моћ система
4. да при одржавању жељеног протока раде без кавитације која разара затварач, умањује пропусну моћ и изазива вибрације.
ПРЕКИДНА КОМОРА „ЧОКА МОШУЛУЈ“
По својој локацији то је објекат на највишој надморској висини у систему и као такав представља границу између пумпаног дела воде и воде која се гравитационо допрема до резервоара „Топовске шупе“. Објекат се састоји од две коморе укупне корисне запремине од 2 x 300 м3.
У склопу објекта налази се затварачница са пратећом хидро-машинском опремом, електро ормани. У овом објекту није предвиђена људска посада.
РЕЗЕРВОАР „ТОПОВСКЕ ШУПЕ“ СА МЕРНО-РЕГУЛАЦИОНИМ БЛОКОМ
То је централни резервоар запремине 3200 м3 у који се доводе воде из Беле Реке, Сурдупа, резервоара „Тилва“, изворишта кривељске реке, Злота и водосистема „Боговина“.
Из овог резервоара полази правци за напајање прве и друге зоне града Бора, а истовремено се препумпава вода, један део до резервоара „Чока Папи“ запремине 2000 м3 одакле се снабдевају горњи делови града.
КАТОДНА ЗАШТИТА
Катодна заштита цевовда је заштита цевовода од корозије електро - хемијским путем. Катодно штићени објекти су челични цевоводи различитих пречника.
Водоводни систем „Боговина“ Бор је састављен од челичних цеви различитих пречника укупне дужине од око 35 км. Овај систем штити се са осам станица катодне заштите од штетног дејства корозије, на тај начин што аноде (феро-силицијум) укопане у непосредној близини цевовода примају корозију уместо цевовода.
